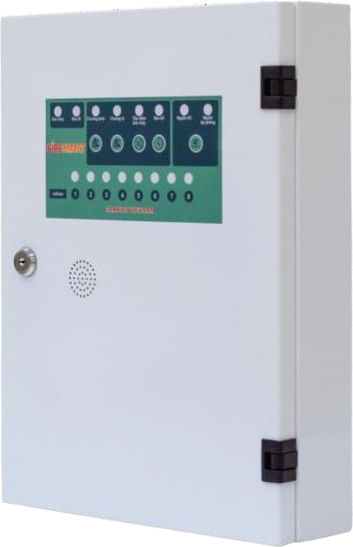

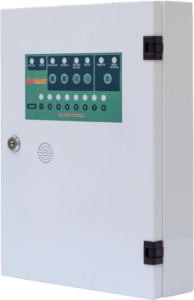

TỦ TRUNG TÂM BÁO CHÁY 2 – 4 – 5 – 8 KÊNH FCP

Đây là dòng Tủ trung tâm báo cháy theo kênh/vùng, sử dụng đèn LED để hiển thị vị trí có cháy.

Trung tâm báo cháy tự động này có chức năng tự động truyền tin báo cháy đến đơn vị Cảnh sát PCCC & CNCH theo TCVN 5738-2021.

ĐẶC TÍNH KỸ THUẬT

– Tủ trung tâm báo cháy 2 kênh,  4 kênh, 5 kênh và 8 kênh;

– sử dụng nguồn điện 24V DC; Pin dự phòng tích hợp sẵn có khả năng hoạt động tới 12 tiếng.
– 2 relay điều khiển, có thể mở rộng đến 8 relay;
– 1 ngõ ra báo cháy;
– 1 ngõ ra báo lỗi;
– Tích hợp cổng kết nối RS232 và RS485
– Tính năng kết nối internet và APP điện thoại
– Giao diện sử dụng ngôn ngữ Tiếng Việt
– Hiển thị bằng đèn LED

Trung tâm báo cháy FireSmart là sản phẩm được nghiên cứu và phát triển dựa trên những công nghệ tiên tiến nhất hiện nay. Sản phẩm được Cục cảnh sát phòng cháy chữa cháy và cứu hộ cứu nạn Việt Nam kiểm định chất
lượng và khuyến khích sử dụng. Các chỉ tiêu kỹ thuật của tủ đáp ứng yêu cầu của tiêu chuẩn Việt Nam và tiêu chuẩn Châu Âu đối với tủ báo cháy BS EN54-2 và BS EN54-4

Dòng tủ FCP là tủ báo cháy theo vùng (ZONE), có thể dễ dàng lập trình bằng 05 nút bấm trên bảng điều khiển.

Trong tủ trung tâm báo cháy FCP đã được tích hợp bộ chuyển đổi nguồn từ 220V AC sang 24V DC. Tiếp điểm không điện áp trên tủ sẽ hoạt động để cấp tín hiệu báo cháy khi xảy ra cháy. Tín hiệu này sẽ kích hoạt hệ thống thông báo cháy bằng đèn, còi, chuông hoặc hệ thống âm thanh. Điều này tuân theo tiêu chuẩn BS EN54-4.
Phần mềm điều khiển của FCP rất đơn giản, dễ cài đặt và sử dụng. Kết cấu tủ chắc chắn, dễ lắp đặt và tiết kiệm không gian.

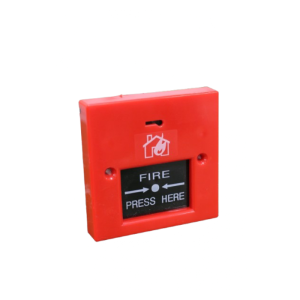

Tủ FCP có thể lắp đặt với tất cả các loại đầu báo khói, nhiệt thông thường đang phổ biến tại Việt Nam. Ngoài ra cũng có thể sử dụng với đầu báo gas, đầu báo khí CO, đầu báo lửa, đầu báo beam và Thiết bị truyền tin báo sự cố.

THÔNG SỐ KỸ THUẬT

MẶT HIỂN THỊ TRẠNG THÁI

• Hiển thị bằng LED (3 màu tương ứng 3 trạng thái CHÁY (màu đỏ) – LỖI (màu vàng), XANH (trạng thái hoạt động bình thường.

• Tủ trung tâm báo cháy thông thường FCP  2 zone, 4 zone, 5 zone, 8 zone hiển thị bằng các đèn LED báo trạng thái của hệ thống:
  • 01 led báo cháy
  • 01 led báo lỗi
  • 01 led báo ngắt chuông kênh
  • 01 led báo chuông tủ
  • 01 led báo cho phép ngắt tiếp điểm relay báo cháy.
  • 01 led báo cho phép tắt chức năng báo trễ (tắt chức năng kiểm tra lại báo cháy ở zone)
  • 01 led báo nguồn AC (trạng thái bình thường đèn sang xanh)
  • 01 led báo nguồn DC (trạng thái bình thường đèn sang xanh)

CÁC PHÍM CHỨC NĂNG TRÊN MẶT TỦ

• CHUÔNG KÊNH: Dùng để tắt hoặc mở chuông trên kênh (chuông ngoài tủ) khi có tín hiệu cháy
• CHUÔNG TỦ: Dùng để tắt chuông trong tủ(khi có tín hiệu cháy hoặc lỗi)
• TIẾP ĐIỂM BÁO CHÁY: Cho phép tiếp điểm NO-NC của relay báo cháy hoạt động hoặc không.
• BÁO TRỄ: Cho phép bật tắt chức năng kiểm tra lại zone báo cháy trước khí chốt trạng thái báo cháy hiển thị trên tủ.
• RESET: Dùng để khởi động lại thiết bị

ĐÈN TRẠNG THÁI CỦA TỦ TRUNG TÂM BÁO CHÁY

• Đèn BÁO CHÁY sẽ sáng đỏ khi có tính hiệu cháy
• Đèn BÁO LỖI sẽ sáng vàng khi thấy các lỗi như: Mất nguồn AC, mất nguồn DC, mất thiết bị, mất trở đầu cuối,hoặc chập zone đầu báo.
• Đèn CHUÔNG KÊNH, CHUÔNG TỦ, TIẾP ĐIỂM BÁO CHÁY, BÁO TRỄ sẽ sáng vàng khi người dùng kích hoạt nút bấm tương ứng. Khi các đèn này báo vàng tủ sẽ tắt các chức năng tương ứng: cấp đầu ra chông kênh, chuông tủ, tiếp điểm NO-NC của relay báo cháy, chức năng kiểm tra lại lần 2 khi có kênh báo cháy.
• Đèn NGUỒN AC, NGUỒN DC sẽ sáng màu xanh nếu tủ đã được cấp điện 220v, nguồn DC hoặc sáng vàng nếu chưa được cấp nguồn đồng thời đèn BÁO LỖI sẽ sáng vàng
• Đèn báo ở từng kênh sẽ sáng đỏ hoặc vàng khi có lỗi hoặc cháy ở kênh đó.

SƠ ĐỒ ĐẤU NỐI VỚI DÂY DẪN TÍN HIỆU VÀ DÂY NGUỒN

– Đấu nối nguồn Adapter, Ắc quy:

Đối với Adapter người dùng cần cấp nguồn 220v AC vào 2 chân L và N cho bộ chuyển đồi nguồn. Các nguồn điện từ apdapter và pin hoặcc acquy đều đã được đấu nối sẵn bên trong tủ  người dùng cần bật 02 cồn tắc tương ứng để cho phép nguồn điện cấp vào board mạch của tủ.

– Đấu nối đầu báo, nút nhấn cho các kênh: (n là số thứ tự kênh)

• Đấu nối các thiết bị ngoại vi:

Tủ trung tâm FCP 2C, 4C, 8C cung cấp cho người dùng: + 01 tiếp điểm NO-NC báo cháy dòng cho phép 500mA. + 01 tiếp điểm NO-NC báo lỗi dòng cho phép 500mA. + 01 đầu ra ĐEN: trạng thái bình thường dầu ra đèn cấp ra 24V khi có cảnh báo cháy thì dầu ra này giao động với tần số 1hz dòng cho phép 500mA. + 01 đầu ra CHUÔNG: trạng thái bình thường dầu ra CHUÔNG không xuất ra điện khi có cảnh báo cháy dầu ra xuất ra 24V dòng cho phép 500mA. + 01 đầu ra BEAM: cấp ra 24V có reset cùng tủ dòng cho phép 500mA. + 01 đầu ra 24V liên tục dòng cho phép 500mA.

VỊ TRÍ VÀ CHỨC NĂNG CỦA CÁC CẦU CHÌ AN TOÀN

KẾT NỐI VỚI CÁC KÊNH BÁO CHÁY BẰNG DÂY DẪN TÍN HIỆU

Trên board kênh đánh số thứ tự từ 1 đến 8 tướng ứng với 1 swich 8bit. Khi gạt swich tướng ứng lên thì các kênh sẽ đc đấu với trở đầu cuối ở trên board tủ sẽ không báo lỗi thiếu trở cuối kênh ở kênh đó. Swich shot khi gạt lên thì kênh khi chập sẽ báo cháy, gạt xuống chập kênh sẽ báo lỗi.
